夢幻連動，用樂高打造樹莓派的家
為什麼我用樂高組外殼
八月初的時候去台北參加 COSCUP 順便去了趟天瓏書局，在那邊買了一個 數莓派 M.2 HAT+ 讓我的派可以連接 SSD 。在那之前我就已經買了兩個[1]殼，但是在加裝了這個 M.2 HAT+ 就太高放不下去，當初就不應該買這兩個小垃圾自己做殼才是。
俗話說的好，佛要金裝，人要衣裝，派要殼裝，現下沒有殼可以讓樹莓派安身實在令人困擾，雖然我甚至都還沒有空安裝系統，但我就是想要我的派在角落也可以有一個家。
關於自己 DIY 外殼我一直被網路上的樹莓派 maker 拍的影片有了錯誤的印象，覺得自己 3D 列印才是唯一的方法，我的學長[2]一語點醒我其實可以使用樂高來組外殼，這說的實在很有道理，於是我就花了一點時間來組裝
組裝設計圖
根據我精密的分析，raspberry pi 5 的大小至少需要用 10 x 13 的底座會比較好，儘管這個 size 比樹莓派本體大了一單位的樂高方塊，但四周要放一單位的方塊圍牆固定，這樣放其實是我覺得最小可以包裹住小 p 的大小。你可以自己決定你的容器要不要比這個大，或是做一些造型，但考量到我會想要把小 p 拿來拿去（我想節省材料），殼還是先做剛剛好就可以了。
地基

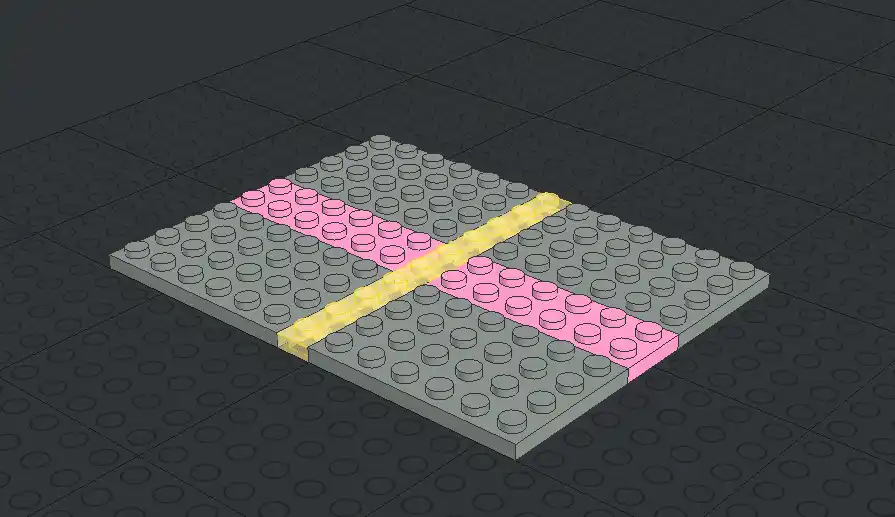

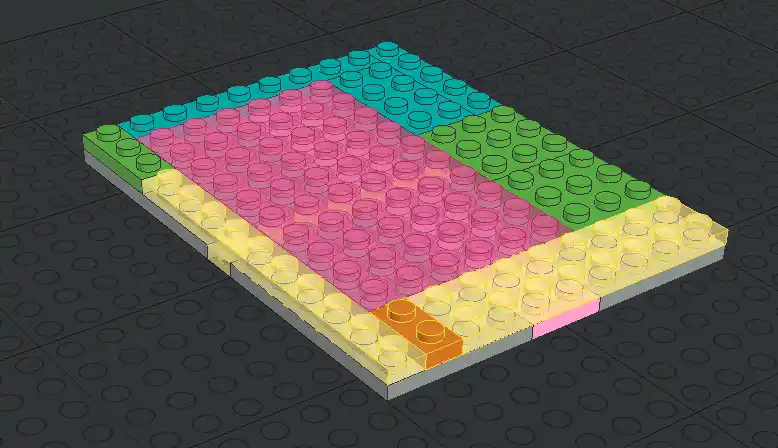

當然一般人不可能會有 10 x 13 的方塊可以直接用，我是找了這些方塊湊出 10 x 13，如果你有 10x 13 一大片我覺得可以省略蓋第二層
第二層主要是把第一層散落的方塊固定，不需要找到和第一層一樣大小的方塊，講我用了什麼方塊讓你完全模仿其實沒什麼意義，因為排法可以有很多種，反正就好好的固定，讓兩層不那麼容易分開。在第二層我建議多多在底下兩塊的交界放置足夠連接兩者的長度，結構會比較穩。
固定周圍

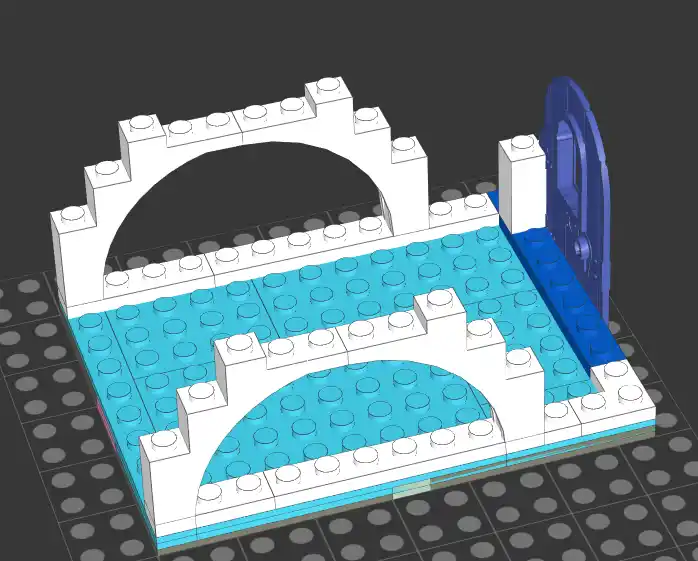

接下來我開始放立體的東西，三面牆壁先圍一圈平台，這時候把小 pi 放進去就可以發現小 P 基本上不太會左右滑動了。

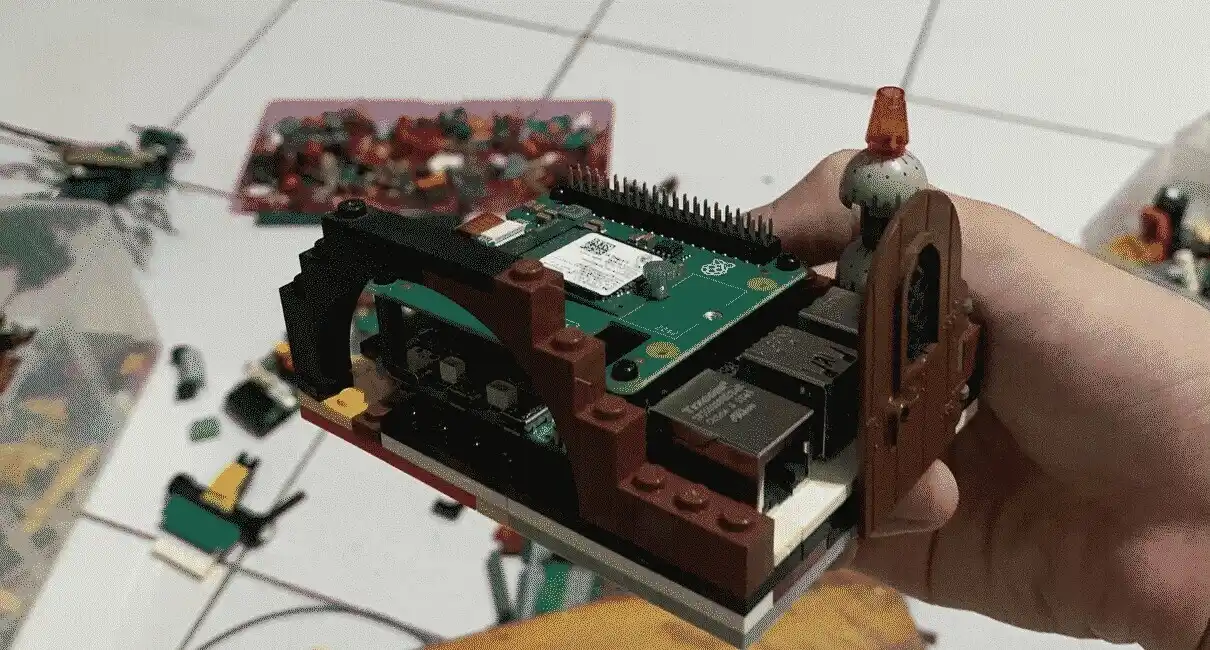

我弄了幾個特殊的零件：拱門、木門和 Brick(固定木門的方塊)。拱門用來為小 P 邊邊的外接介面開個洞，拱門是拿來保護 USB 接口的，要插 USB 得敲門，這樣我覺得很可愛。
其實可以只做一邊拱門保留電源和螢幕的角位，另一邊是因為我有材料加上求對稱強加上去的。[3]
這個木門真的很有一番風味，這個零件是我在 LEGO harry potter 4707 海格的小屋這個盒裝拿到的。
蓋牆壁＆屋頂
固定支架

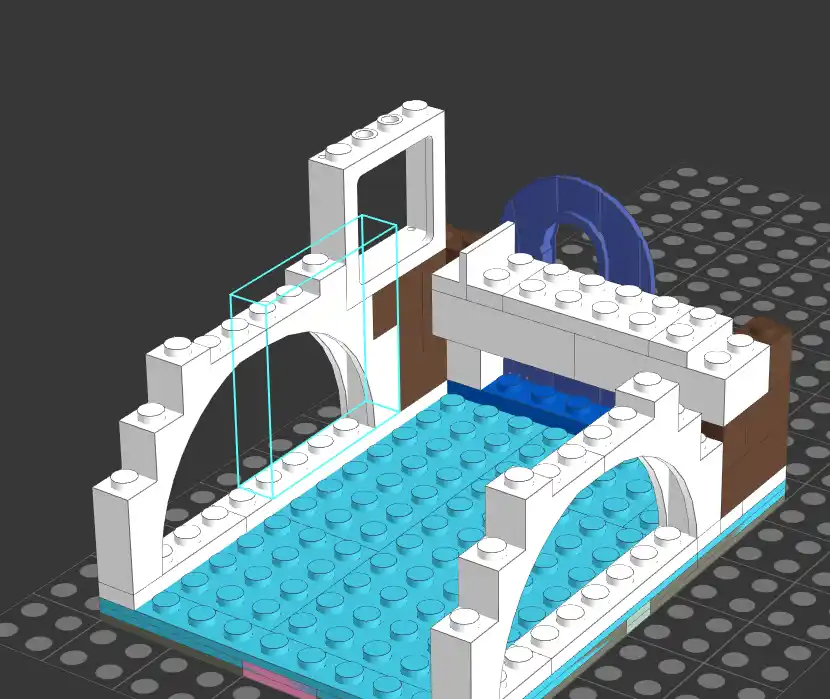

蓋牆壁的時候我打算從牆壁延伸出垂直固定的裝置，靠樹莓派 5 的 USB 和網路插槽的高度相同的特性，在它們頭上放一個固定的東西，避免小 P 入住後垂直晃動。這道檻是整個小屋唯一可以限制小 P 垂直方向移動的東西，它非常重要！
至於上面那個 L 型槽我留給 2 cm 5V 電風扇的位置，風扇是我之前買樹莓派壓克力外殼附的，就算換了殼，原本能用的東西還是要帶過來用。風扇有了，順便開一扇窗也是很合理的事。
原本我是想不到怎麼固定垂直方向的滑動的，直到我學長傳給我他組的殼，會有這個設計還是要歸功於他。
填空
剩下的其實沒什麼技巧和設計理念，就用 Brick 把空格填滿就好。我有把設計圖檔連同組裝步驟在 bricklink 畫一次，裡面提供的是我可以少拉幾次方塊的方式，除非你有超多各種特殊尺寸的樂高零件而且每種顏色都有一點，否則實際上還是要把 1x8 分解成 1x6 + 1x2 這樣，說明書只是理想情況。

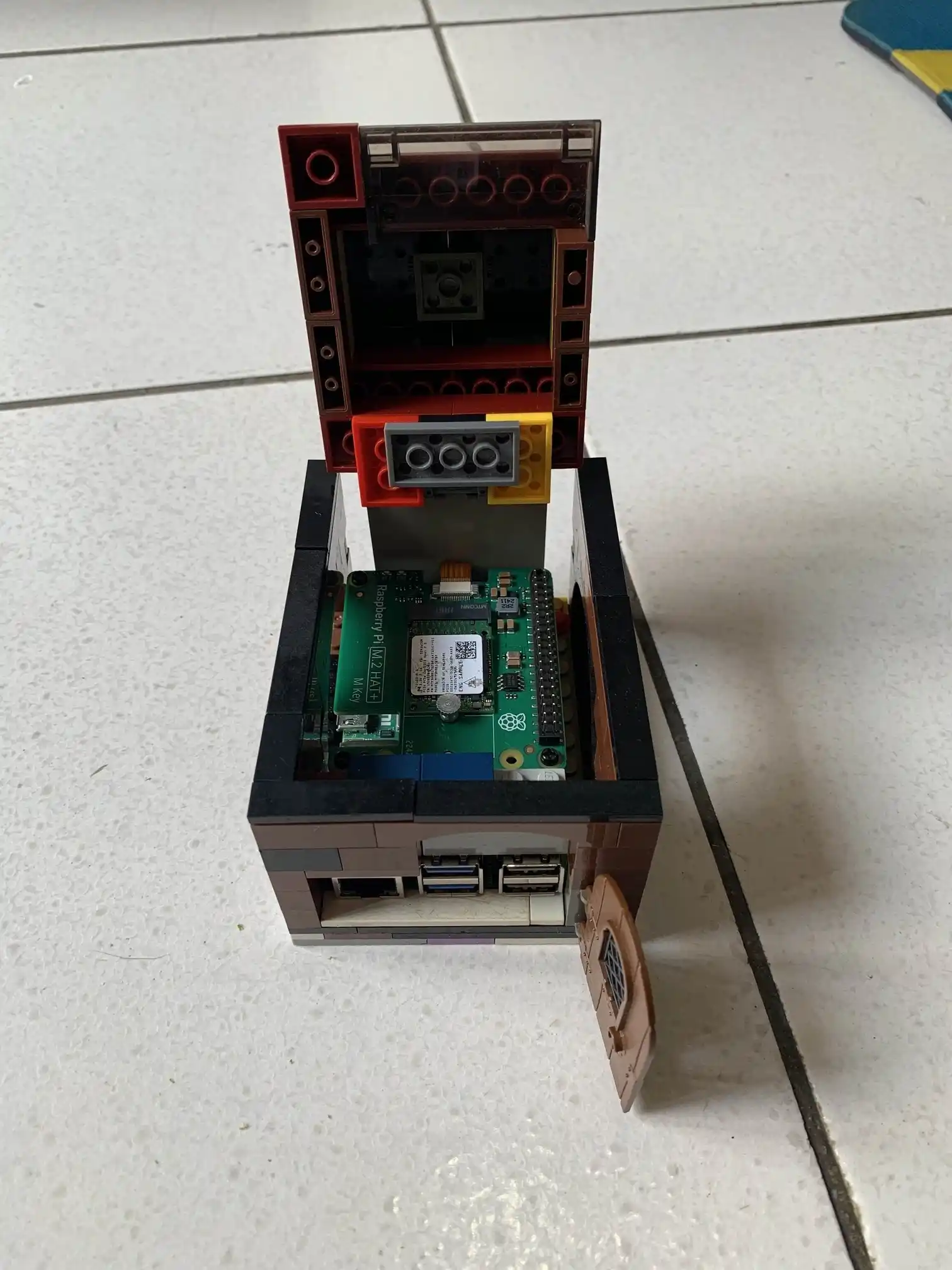

至於 GPIO 我有留掀蓋式的屋頂讓我可以打開接線和更換 SSD ，我還蠻喜歡這個設計的，搭配下面的門讓這個殼有更多可以互動的零件，而不是四四方方的普通方塊。
原本後面那面牆我是真的只放「一面牆」讓小 P 不要前後滑動就好，沒有和左右兩側有任何連接，要把小 P 本體抽出來做一點調整是很方便，但我後來想不太到任何情境我會需要頻繁把主機板單獨拿出來，所以我願意偶爾麻煩一點把外殼部分拆掉，不要以進出的靈活度犧牲整體結構的穩定性，太好拔就叫做脆弱了。

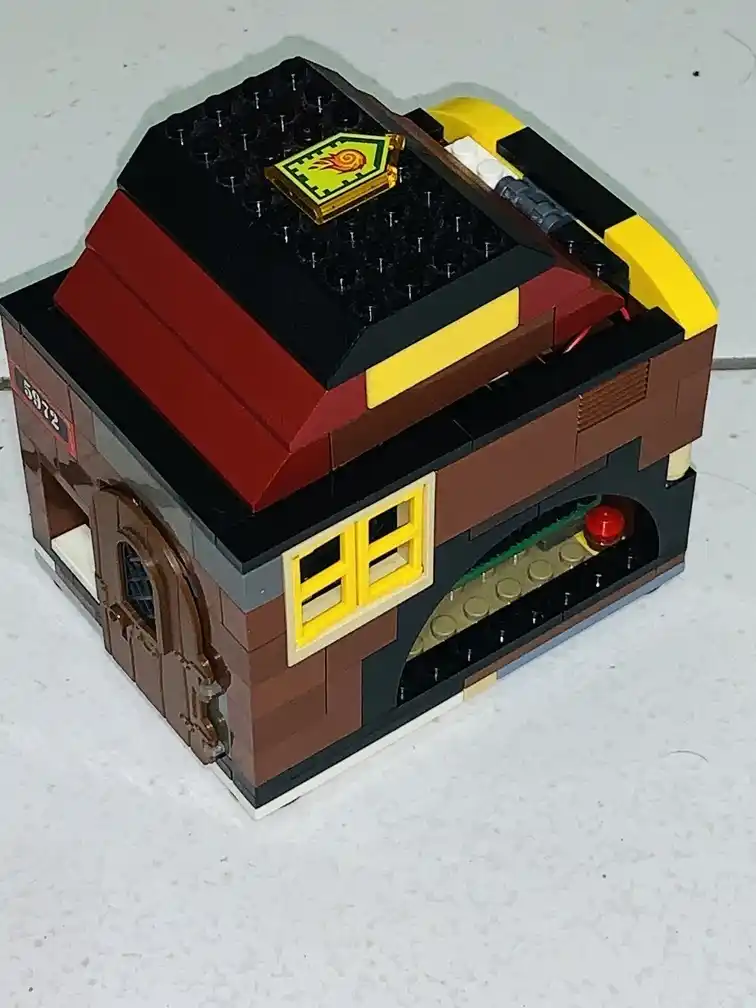

歡迎來到小 P 的家
整體結構差不多被我講完了，接下來帶大家近距離參觀一下吧～
值得注意的我最後在 PCB 的針腳那側塞了兩個小原點，這樣可以更有效的防止小 P 左右滑動。

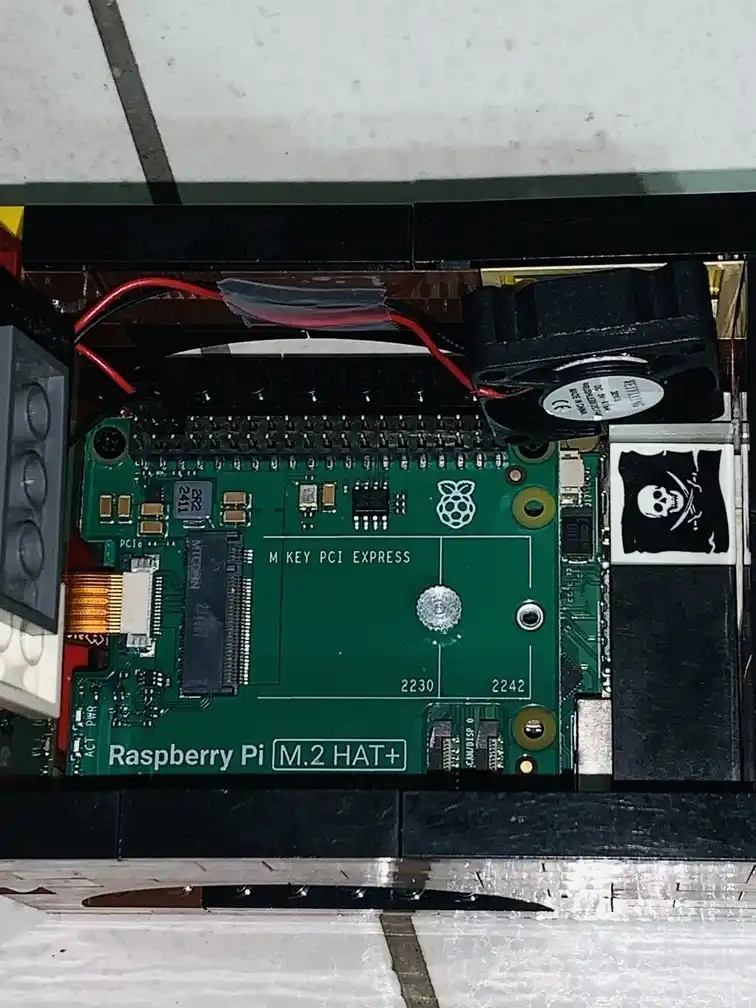

裡側很土炮的用了交代把電線黏在牆壁，其他方法都要加很多不必要的方塊，這樣做是相對簡單的。

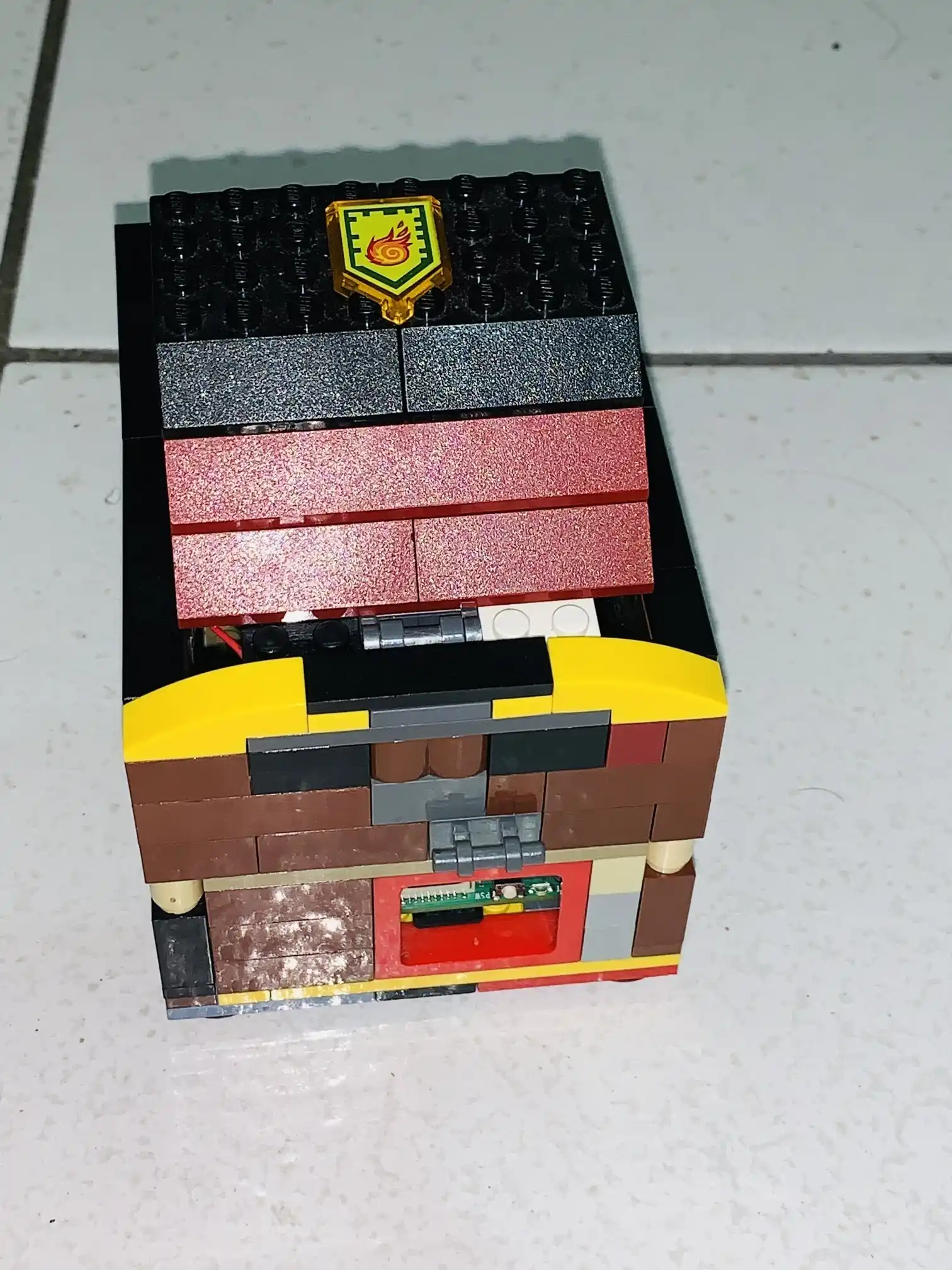

後門剛好可以拔卡和按電源鍵，記憶卡用手沒那麼好操作，建議用鑷子。屋頂就看有沒有多餘 Tile 可以填充成平面，不然留著圓形接點卡灰塵很難清，統一成平面可以直接用乾布擦拭。
現在的小 p 有妖怪手錶中巨大喵（浮游喵）被關在房子動彈不得的感覺了XD。不過浮游喵是在房子裡變胖的，我這是先把巨大喵塞進去再蓋好房子的牆壁。
以上就是我這幾天的組裝心得。如果你的樹莓派也少個殼，不妨試試用手邊的樂高積木拼一個。
組裝說明書我放在下面，但我並不希望你完全照著我的方法組裝，只盼能拋磚引玉，給你一點靈感和方向。
備註
靈感啟發
- 學長傳給我的 blog 貼文，早在十多年前就有人這麼幹了：Lego Raspberry Pi Case (for a & B Model)

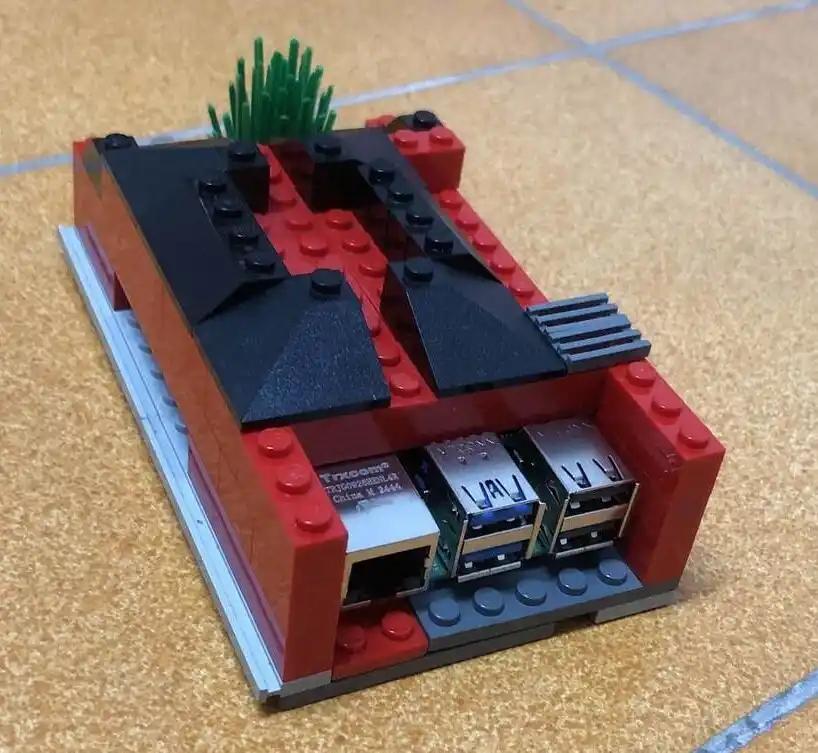

- 學長組合出來的殼
使用工具
- 3D 模型製作前兩張圖我用的是 LeoCAD，但我受不了當方塊靠近已經放置好的方塊層數會穿透，我找不到自動對齊組裝的開關，那他就只是一個有樂高方塊的 3D 物件繪圖軟體。於是後面我都用 bricklink studio 。
- 我畫的組裝說明書
