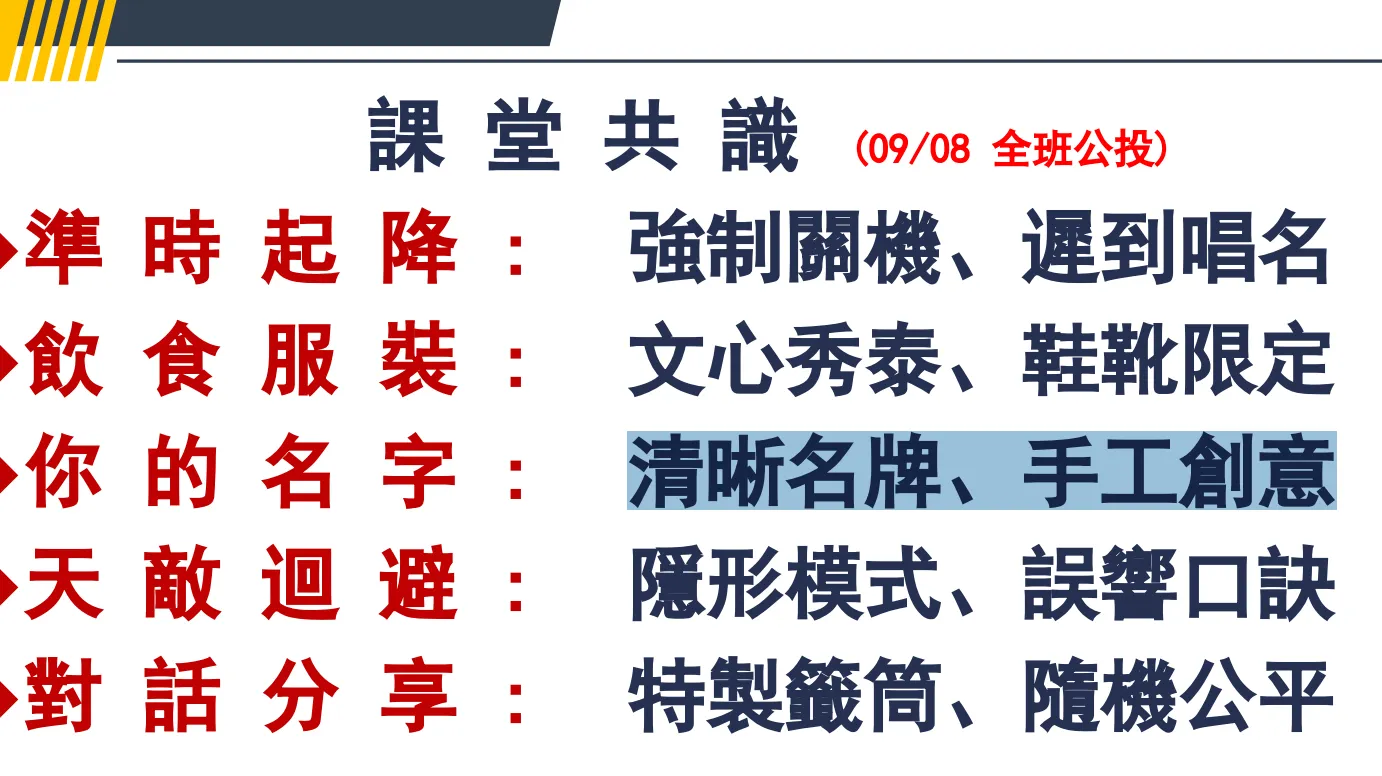

還記得去年剛開學的時候，國際關係課堂上老師要求大家製作清晰、手工創意的名牌方便他上課點人問問題和互動，於是我用樂高磋了一個。今年我再選了那位老師講日本與亞太區域還有媒體、民主與全球傳播的兩門課，老規矩依舊要做名牌，在第一堂課我原本覺得之前做過了拿樂高名牌繼續用應該就好了，但是！我看到老師和助教這學期上課都做了新的名牌放在講桌，於是我覺得我不能輸⋯⋯一定要做一個新的版本。
我想做酷酷的電路版名牌

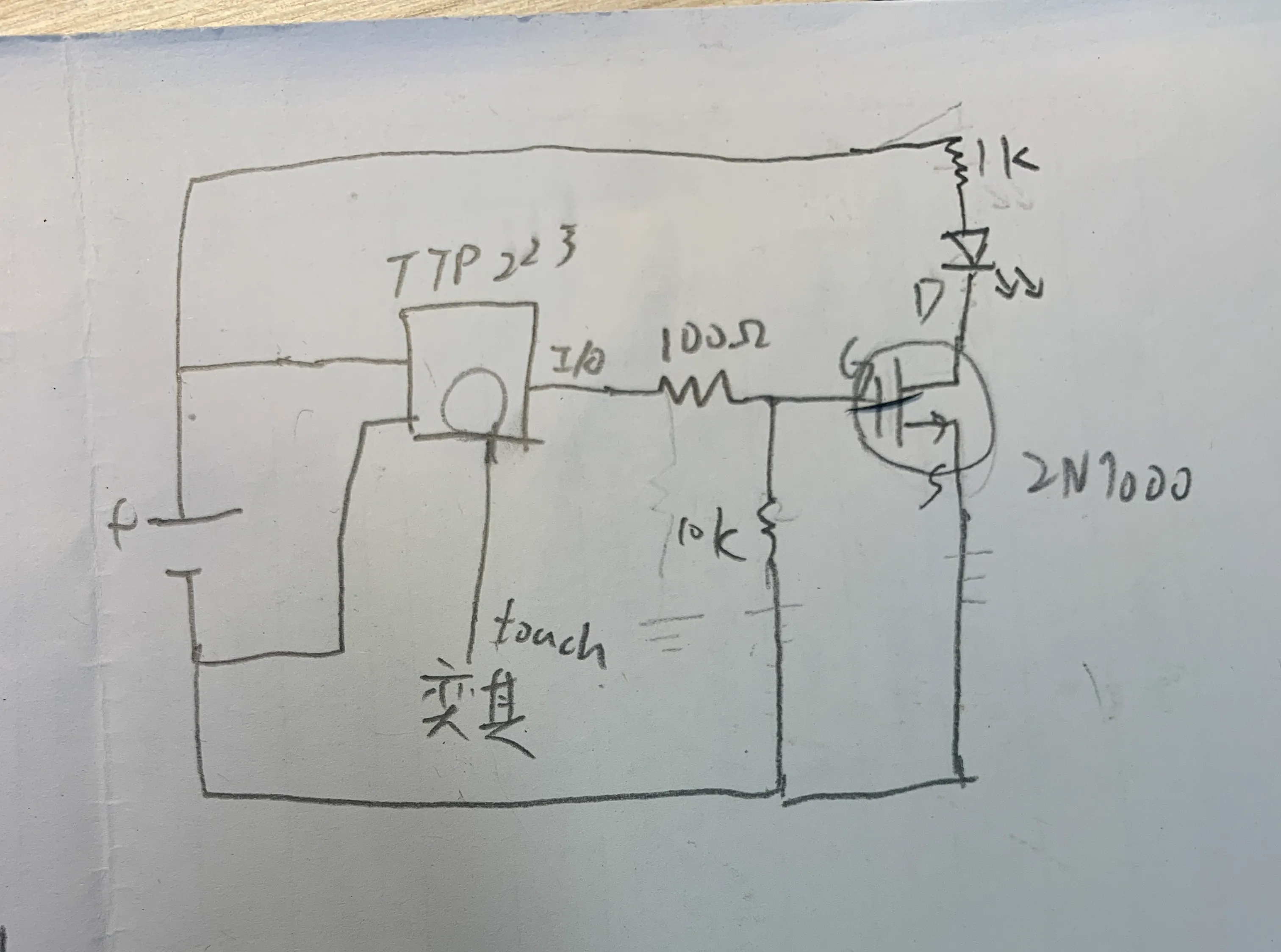

這次的計畫是這樣的，我想要拿電木版上面的洞搭配焊錫來造出我的名字，不過只有用焊錫排出名字好像有點無聊，就只是換一種筆而已，我想做可以互動的 IO ，在我和語言模型的討論之下，我知道了一個叫做 TTP223 的觸控感測器好像可以玩出有趣的互動效果，電路圖如下：
概念就是讓我的名字排出的電線彼此短路成一個大的觸摸元件，手靠近的時候改變電容值就會改變 TTP223 輸出腳位的電路狀態，藉此來驅動 MOSFET 的導通或斷路。
如何增加可觸控的範圍

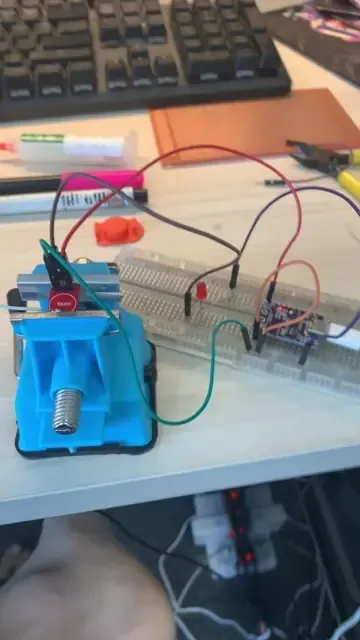

經查，把原本的接觸面塑膠部分括開接上導線就可以了，於是我為了驗證也做了一點小實驗，成功^_^。
焊接

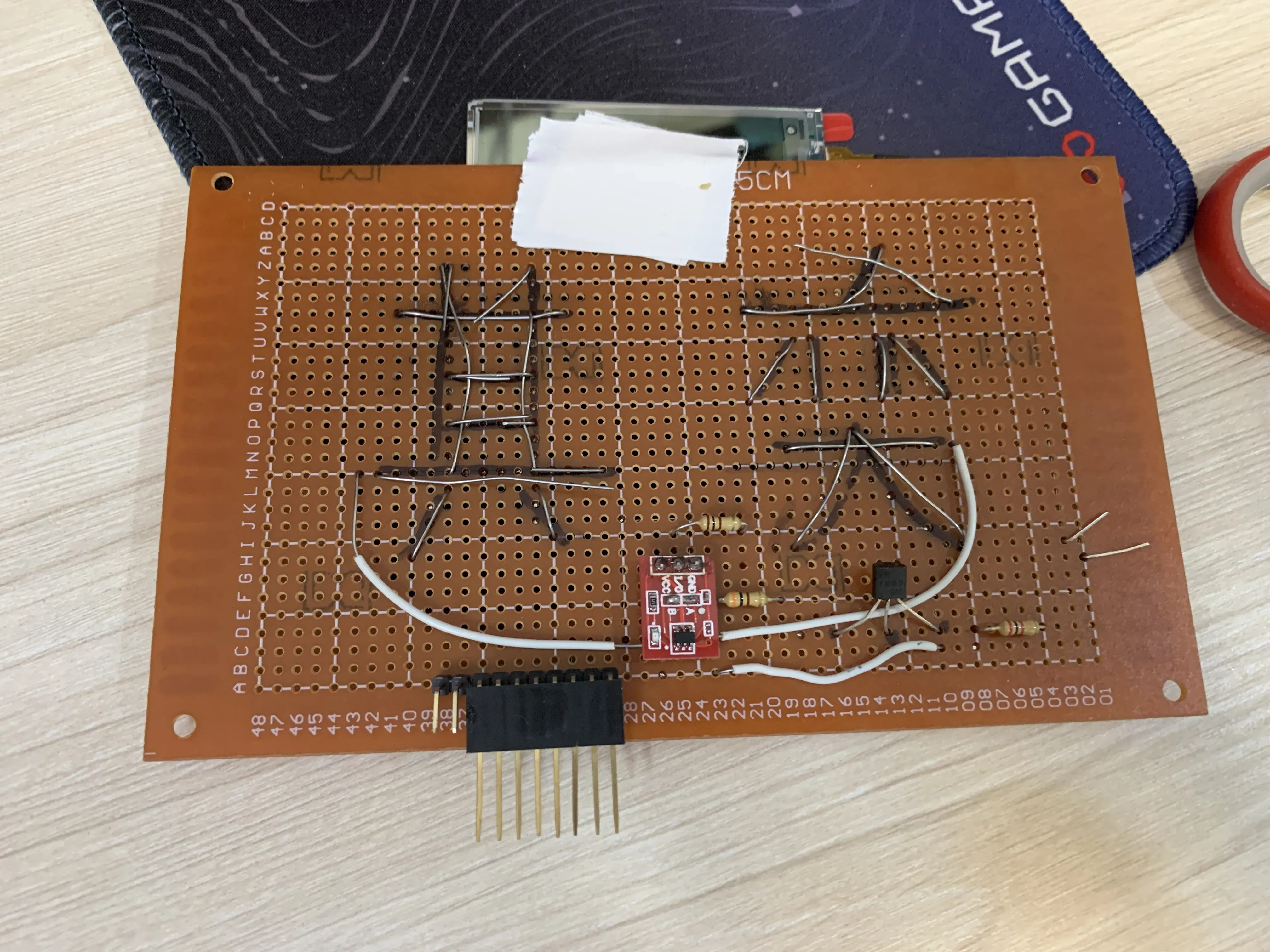

焊接就是一個 dirty work ，唯手熟爾不多說，另外再經過一段時間的 MOSFET 眼力大考驗除錯，做出成品。
弄了符合 Flipper GPIO 腳位的設計，背面有點醜，用了一些很噁心的方法讓他們快速發揮功能，同時為了兼顧另一面對外設計統一，有些元件的正反面不是用標準的方法做的（我跳線拉的很不好）。但，以我的時間限制來看，他能動才是重點，因為這時候已經快要上課了我如果最後來是拿著舊名牌去上課現在做的這些就很尷尬。包括買材料我大概已經花了 6 小時在上面了，我還有其他作業要弄實在沒辦法一直在這邊細細雕琢。
畫龍點睛
做完表示我名字的元件，我還想要在上方電子紙的部分寫我的系級，選電子紙是因為可以不通電也能持續顯示。為了買電子紙我在電子街找了很多家店，最後在蝦皮上看到學校附近的賣家面交。還交流了蠻多酷酷的 maker 話題並和 windson 接了一單 3D 列印的工作。

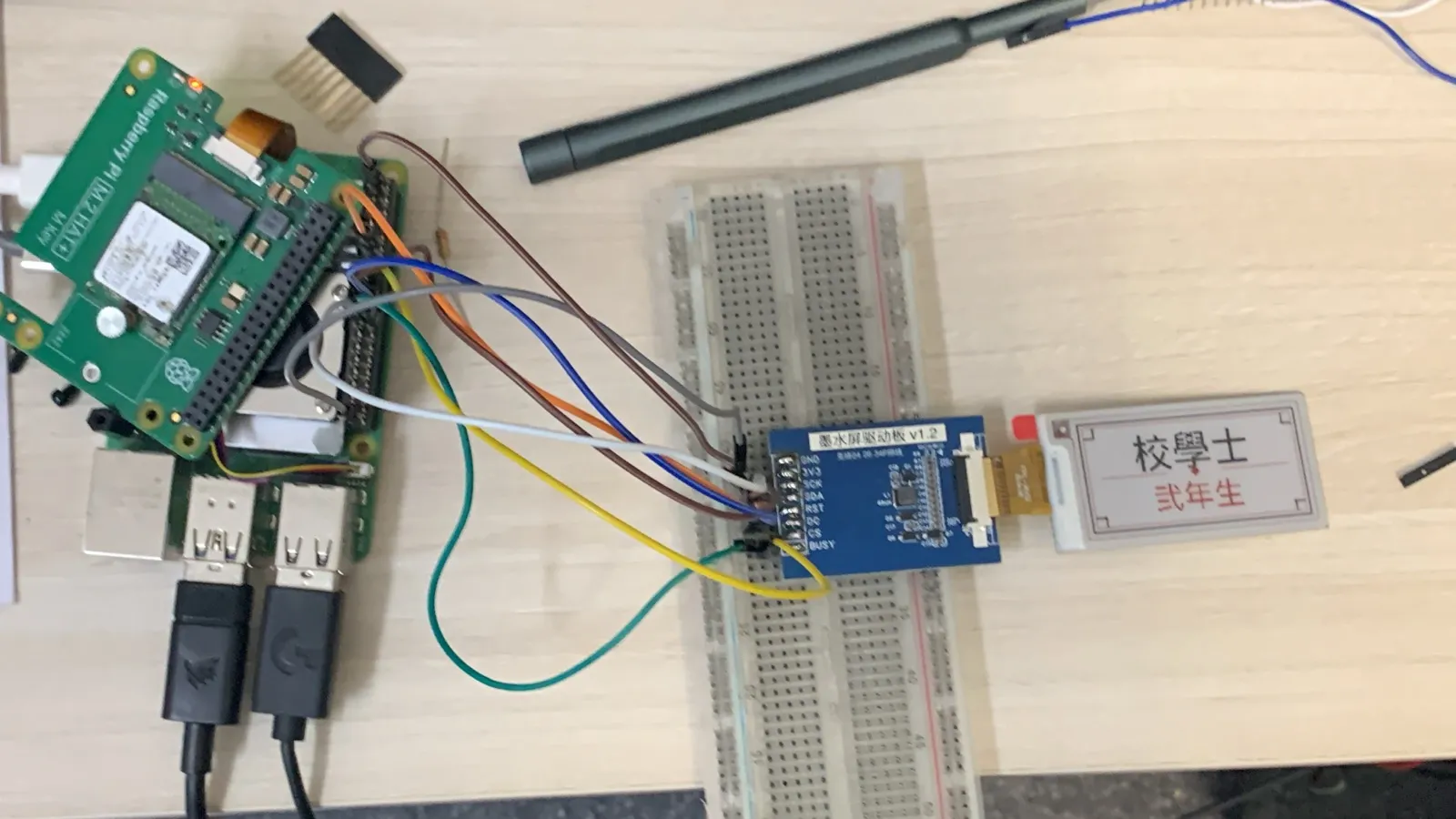

電子紙本體 200 塊還算便宜，加買一個模組接在樹莓派上就可以用程式操作寫入文字、圖片了。腳位參考 Raspberry Pi Pinout ，跑 WaveShare 範例 code Python 寫的 3 色面板範例程式碼測試成功後就改 code 把我要的字 show 出來。至於要不要再用心設計圖案，看我的時間吧，最近連 blog 也換了新的版型，有 icon、頭像（想委託一個獸形象，拜託推薦繪師給我）、ogimage 想要重新設計，有時間再看我心情換吧。

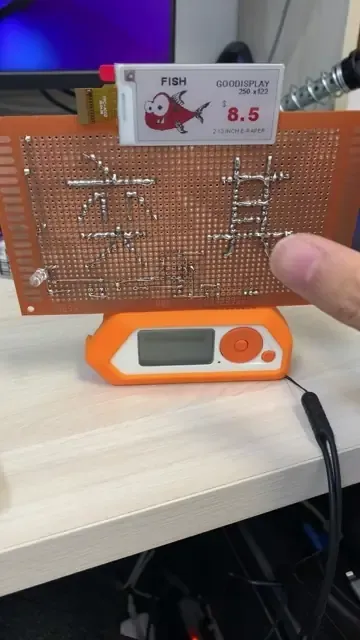

這就是我這學期酷酷的電子名牌，雖然可以接 Flipper 立在桌上通電互動，但我通常還是會插在麵包板上讓它安靜的和我上課。原本的設計預計是要做一排 LED 的弄壯觀一點的，但目前想先做到這邊就好，還是低調一點XD。

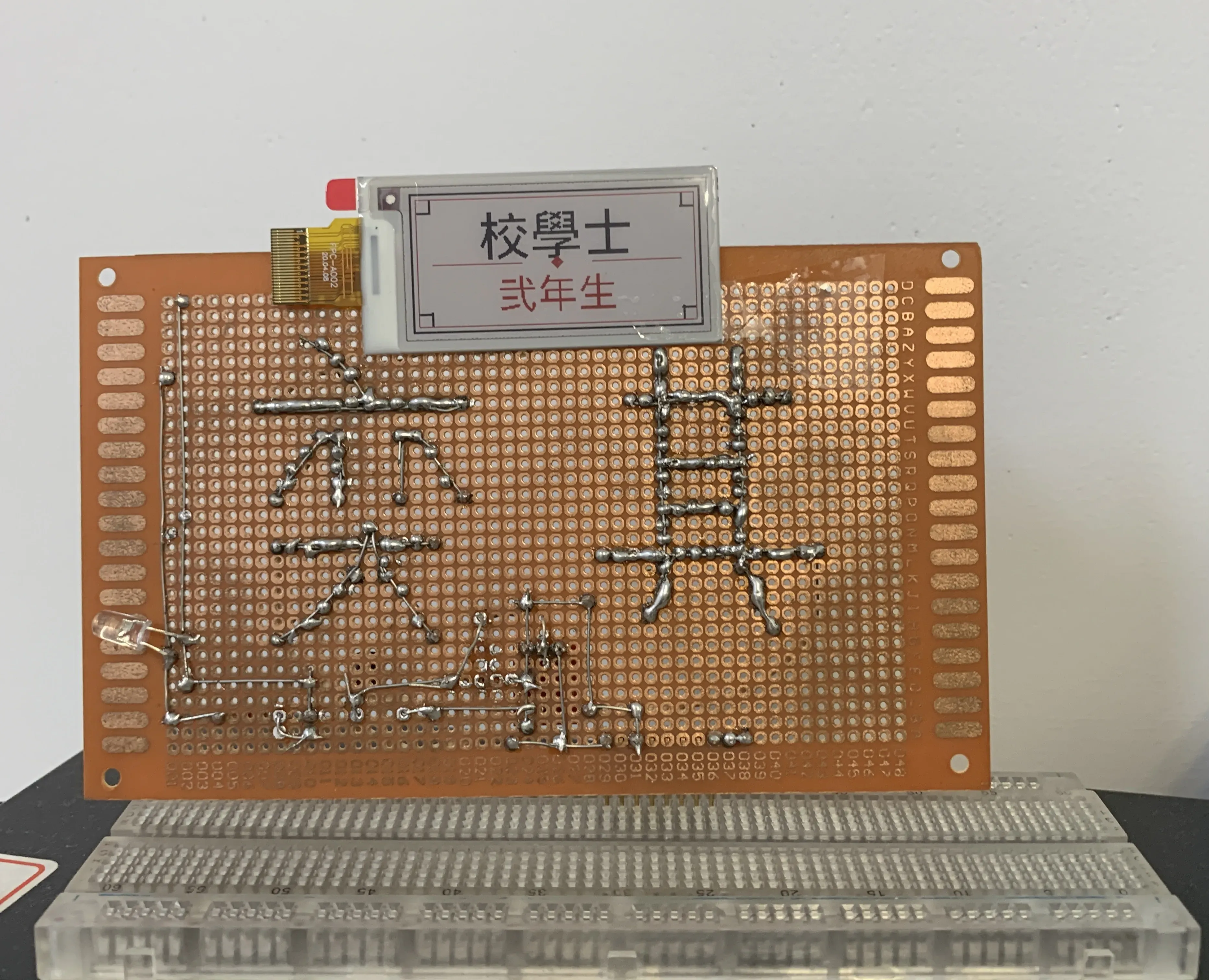

成品
好像沒有風格介紹，那應該來一點，美術館的作品都有
在 1960 年代開始，日本曾是世界重要的電晶體生產基地，產生了一批國際級企業，如松下、富士通、東芝、日立、索尼、先鋒、夏普、尼康、任天堂、日本電氣等。成為日本國力和品質的象徵。 本作品奔放而裸露的線路、跳線、洞洞版和上方現代的電子紙衝突的組合，象徵著新時代交替的信號，現在，用這個名牌讓我們夢回當年那段黃金時代吧！
